用於加工模具的模塊化銑刀

2014-6-6 來源：數控機床市場網作者：

對於樣件的生產，需要有多用途的模具。西班牙的Crediplast模具製造廠使用了一種設計獨特的模具係統。該模具係統采用了可更換的平板，而平板則通過高效大進給量銑削進行加工。

西班牙南部的Ibi城鎮，工業生產頗有規模。在這裏，企業的支柱是玩具工業，包括塑料生產和模具製造，其模具企業就有23家，這些工廠中規模較大的要算是Crediplast模具製造廠。

主要客戶是汽車工業

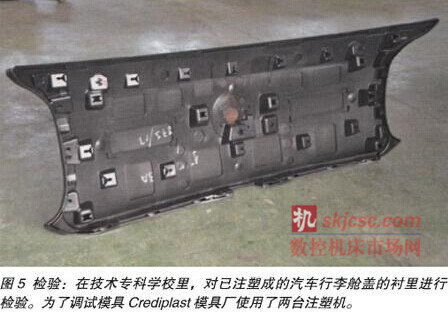

Crediplast模具廠於1995年由Julian Garcia先生創立，目前，Crediplast模具廠90%的訂單來自汽車行業，25名職工生產重量範圍達5至25噸重的注塑模具。生產的成品構件既有諸如散熱器擋屏或車內遮光板等可見隔板，又有供發動機艙內用的部件和車身襯裏等不可見的構件。

自Crediplast公司創建以來，Juan-Carlos Rodriguez Jorquera先生就聽到過這個公司，作為切削刀具供應廠常駐地區銷售經理，在模具廠Garcia先生選擇精密刀具時，Jorquera先生會向工廠老板提供建議。因為他非常了解客戶的情況，他知道模具廠有哪些機床設備，有哪些有待進行的銑削任務。“模具廠大多數職工都在操作機床，知道如何使用刀具，”Jorquera先生解釋道。靠銷售過日子，而在西班牙做生意是相當艱難。失業率達28%。“在過去的5年裏，我們的客戶有超過800家關閉了他們的企業，”Jorquera先生說道。切削刀具的銷售代理在西班牙是較大的代理機構，機構保持有44名員工。該經銷公司分管在西班牙和葡萄牙約4000家客戶。隻有當刀具損壞時，或者由於現有的刀具已不能適應目前的加工任務時，工廠才購買新的刀具。

精度為百分之一毫米

在Crediplast模具製造廠的生產車間裏，從音箱中傳出弗拉門戈音樂。車間沒有空調，但有良好的通風。盡管室外氣溫較高，但在車間裏溫度計顯示的最高溫度為25度。注塑模具的精度按百分之一毫米範圍進行生產。“每當攝氏溫度變化一度，工件的偏差在微米範圍內變動，所以，溫度的波動對我們不會造成多大的問題”，Garcia先生解釋道。車間整個機床設備中有兩台是銑削加工中心，三台電火花加工機床、兩台用於模具刮研和修整的壓力機（這種壓力機對於刮研和修整大型注塑模是一種重要設備。通過自動化係統可使凸模和凹模處於符合人機工程學的檢驗和刮研位置，從而便於經濟和快速地進行模具的研配——譯注）和一台磨床。

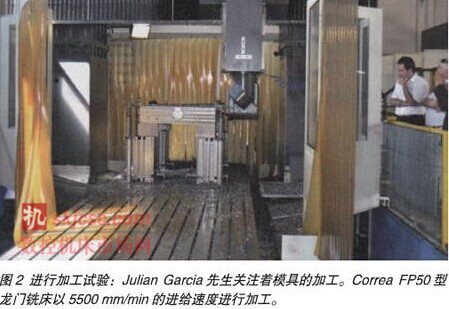

在車間裏的大型設備是一台5軸龍門銑床，在這台Correa FP50龍門式銑床上，一次裝夾後行李艙蓋板的下半模，通過一個可擺動的主軸從5麵對凹模進行加工，成品模重量達11噸。對於大型注塑模，起初有一些粗加工：要求在較短的時間裏切除較多的切屑。采用著一公司的刀具，進行大進給銑削加工。Jorquera先生在所進行的加工中看到存在有優化的潛力，對大型凹模是采用了各種不同規格的銑刀進行加工。在這樣的情況下，就要有較多的刀具儲存，準備時間比較長。Jorquera先生向Garcia先生表示願意提供Paul Horn公司的DAH刀具係統。Crediplast模具廠可以在兩周的時間裏，以較高的進給速度和較小的切削深度進行粗加工測試。所采用的工件材料是材料號為1.2311（40CrMnMo7——譯注）的模具鋼，強度為1000N/mm2 。采用了63mm直徑和4個刀齒的DAHM型號的銑刀。切削速度為200m/min，每齒進給量為1.35mm，進給速度可以達到5500mm/min。吃刀深度為0.5mm。在大型加工機床上，采用壓縮空氣進行加工時的冷卻。

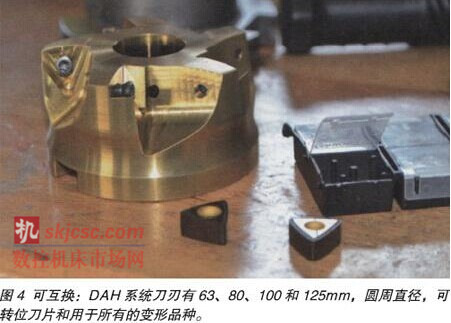

DAH銑削係統可提供刀刃圓周直徑為63、80、100和125mm的銑刀。銑刀各裝有4、5、6或7個可轉位刀片。具有2 × 3個切削刀刃（按譯者的理解：這是一種三角形雙麵可轉位刀片），采用CVD工藝進行塗層。這種銑刀以較高的進給速度和較低的吃刀深度進行粗加工，氮化鈦塗層使銑刀十分耐磨。有較好韌性的刀體適用於有較高切削負荷（也適用於較高的溫度）的加工場合。新開發的SC 6A品種是專門用於銑削模具鋼，DAH係統在主切削刃上有著較大圓弧半徑的刀刃幾何形狀，其突出的特點是，在加工時能產生軟切削，切削力指向軸向，這使得能很好地分配切削力，減小了主軸的徑向負荷，Horn公司刀具應用技術員Philipp Dahlhaus先生解釋道。“該刀具係統可以供多方麵的加工使用，例如，也可以用來銑削鈦合金或不鏽鋼材質的工件，”DAHM係統有兩種規格，刀具直徑從20mm到125mm的DAH37和DAH62。DG刀具係統其可轉位刀片也具有大進給量銑削的幾何形狀。

通過了測試

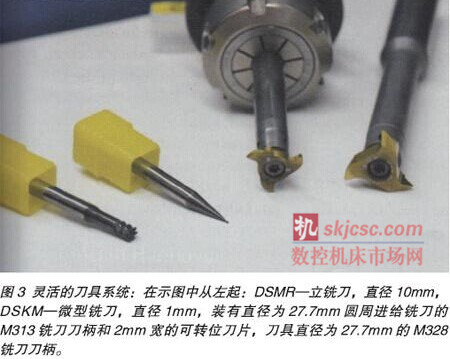

Carcia先生對測試所取得的成果十分滿意，通過采用新的刀具達到了所要求的精度。所采用的切削用量與過去舊刀具係統類似，不過有另外的優點。“我們轉而采用DAH刀具係統，對於我們具有決定性的是效率。對於競爭者的刀具，其每一種銑刀直徑是采用了不同的可轉位刀片。而對於Horn公司的刀具係統，對於所有不同規格的銑刀，我們可以采用同一種規格的可轉位刀片。這就減少了可轉位刀片的庫存，”長久以來，Garcia先生的戰略是減少所采用的刀具。就是說，盡可能地采用靈活的刀具係統供多方麵使用。因此，在Crediplast模具廠也使用下列的全能刀具係統：

◆ DSMR：TiAlN塗層的多刃立銑刀，用於精銑、銑槽腔和銑槽。

◆ DSKM：球頭微細銑刀，用於加工精細的幾何構件。

◆ 圓周進給的銑刀：M313銑刀刀柄，可以安裝較大範圍的可轉位刀片。倒角用可轉位刀片，可以用於鑽孔、切防鬆擋圈槽、切圓弧槽或切止推擋圈槽。

◆ 銑削螺紋孔：M328銑刀刀柄提供類似圓周進給銑刀那樣的各種類型的加工。該係統的優點是具有較高的換刀精度。可轉位刀片的更換是在夾緊狀態下完成的。

從設計到附上樣件，均一站式解決

在設計辦公室，7名工程師幫助客戶使他們的想法變成模具的設計和CAM程序，他們利用軟件Unigraphics，Top Solid Powershape和PowerMill進行工作。Jorquera先生很高興新一代的刀具係統使生產變得更完美。現在公司關注在注塑模具上，並希望把業務推向國際市場。
