大長徑比薄壁鋁管件( 長徑比大於10，壁厚小於3 mm) 廣泛應用在直升機上，其材料的性能和加工質量關係著直升機功能的發揮。鋁材具有質量輕、剛性不足、易變形。鋁材隻能車削加工，不能采用磨削。對大長徑比薄壁鋁管件，其毛坯一般采用定製的專用管材，其車削質量不僅取決於管材質量，也取決於管材的裝夾方式、車削方法等。結合作者多年的加工經驗，介紹了一種典型的大長徑比薄壁鋁管件車削加工方法，可供有關同行參考。

      1 鋁管件的結構技術要求及其工藝難點

      1.1 結構技術要求

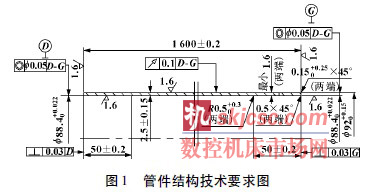

      管件具有大的長徑比( 大於17) ，壁厚1. 6 ～ 2. 5mm，長1 600 mm，材料為合金鋁材，其原材料用鋁管材。管件的結構技術要求如圖1 所示。兩端支口孔尺寸精度高且有同軸度要求，外圓對兩端支口孔有跳動要求且尺寸公差也要求較高，壁厚尺寸控製不僅與車削有關也與管材的質量有關。

      1.2 工藝技術難點

      管件壁薄、長徑比大，剛性差，極易變形，裝夾困難，對原材料鋁管材的要求高，技術要求高，受加工檢測環境影響大。

      2 對鋁管材的要求

      鋁管材的質量直接影響到管件的車削質量，如壁厚、橢圓、尺寸、跳動、變形情況等等。因此鋁管材必須在下麵幾方麵滿足一定要求: 橢圓度、直線度、壁厚尺寸控製、應力全部釋放、局部非圓周方向傷痕允許0. 025 mm、不允許有大的彎曲及扭曲變形等等。

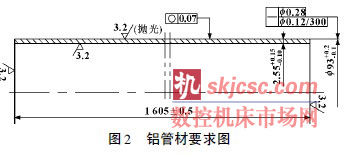

      鋁管材具體要求如圖2 所示。

      3 工藝設計及具體實施方式

      此管件用在某直升機上，是尾傳部件的主要零件，其它零件直接或間接通過膠接和機械組合在此管件的兩端，部件要求動平衡且不平衡值要求小，因此管件的製造質量關係到整個部件的質量。根據對管件的結構特點及工藝技術分析，結合以往加工經驗，要求管件必需一次安裝加工完成。為此，作者從機床選用、夾具設計製造及裝夾方式、刀具選用、切削參數、環境要求、過程控製等幾方麵確定製定工藝方案及其實施方式。

       3.1車床的選用及其準備

      普通車床的精度難以滿足產品的加工要求，必須選用精密普通車床或精密數控車床。所選用的車床主軸跳動要在0. 005 mm 以內，Z 軸導軌直線度要求在1 000 mm 範圍內不大於0. 015 mm，並與機床主軸軸心線平行，走刀無爬行現象。機床尾頂尖采用活動頂尖，其運轉靈活且旋轉跳動不大於0. 01 mm。每批次車削前應車60°專用前頂尖( 用卡盤裝夾) ，車削好後不鬆開，以確保此頂尖跳動及與尾頂尖同心。

      3.2夾具設計

       ( 1) 由於零件隻能一次安裝加工完成，因此夾具考慮采用車工心棒式樣，且滿足下列要求: 質量輕，剛性好，必須經過動平衡和靜平衡試驗，裝夾零件方便、可靠。

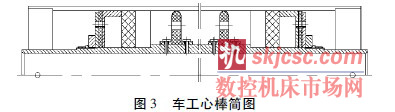

       ( 2) 心棒主體采用鋼管，兩端采用中心孔作為支承基準裝在車床前後頂尖上。心棒上均布5 個定位套，定位套與心棒無隙滑合，定位套外圓根據鋁管材的實際孔徑配0. 01 ～ 0. 04 mm 間隙，定位套腹板上沿圓周鑽均布6 個孔，便於蠟能順利流動並灌滿。心棒簡圖如圖3 所示。

      3. 3 鋁管材的裝夾方式

      鋁管材的裝夾方式直接影響到管件的車削質量，這一過程是關鍵。管材采用灌蠟安裝固定，所選用的蠟不能是純淨的蠟，必須參入一定量的防滑顆粒，以增加摩擦阻力，滿足車削力及離心力的需要。所灌蠟的濃度、加熱溫度、灌蠟的速度要掌控好。安裝前以車床前後頂尖支承心棒中心孔檢查心棒測量基準跳動不大於0. 015 mm，鋁管安裝在心棒上灌蠟前後應在加工車床上檢查其均布5 個截麵跳動不大於0. 12 mm。

      3.4 車刀的確定

      刀具材料及其切削角、刀尖角、刀尖圓角影響車削的切削力大小和粗糙度，粗車使用硬質合金90°偏刀及鏜刀，精車使用人造金剛石車刀，刀尖圓角一般取R0. 2 ～ 0. 4。

      3.5 切削參數的確定

      零件固定是靠蠟的摩擦力實現的，也靠摩擦力抵消切削力，因此切削力必須要小。通過對國產鋁材和進口鋁材車削狀況的對比，從車削過程中切削熱的多少和變化、刀具磨損、尺寸變化、粗糙度等幾方麵考慮，選定車床主軸轉速70 ～ 80 r /min，粗車進刀量0. 1 mm/r，精車進刀量0. 05 mm/r。先車削外圓及一端支口孔，掉頭車削另一端支口孔。

      3.6 環境要求

      環境狀況對鋁管的裝夾、加工及尺寸影響很大，加工現場環境溫度要求控製在17 ～ 23 ℃，濕度30% ～ 80%。

      3.7 過程控製

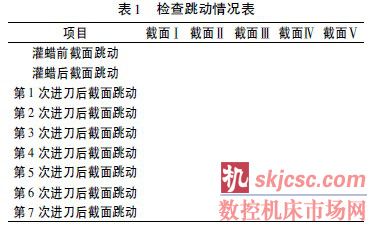

      過程控製及過程跟蹤非常重要，可以及時發現加工過程中可能出現的質量問題並及時采取措施。在車削過程中要求不同時段檢查各個截麵的跳動，各檢查截麵分為5 處均勻分布，其檢查跳動情況表見表1。

      3. 8 零件的運轉

      由於大長徑比薄壁鋁管極易變形，在鋁管材與鋁管件的周轉過程中要設計製造專用零件箱，根據其重心位置和結構設計合理的支承點，夾持部位要用軟材料，以防劃傷零件表麵。

      4 結束語

      大長徑比薄壁鋁管件廣泛應用在直升機上，文中提出的大長徑比薄壁鋁管件的車削加工工藝能確保產品質量，可為其他類型鋁管件的車削加工提供借鑒。但要持續穩定保證產品質量，實現大批量生產，加工過程中必須要切實做到以下幾點:

       ( 1) 管件的原材料管材必須保證在要求範圍內，其橢圓度、直線度直接影響到管件的裝夾質量及變形大小。 ( 2) 車工心棒的製造質量、定位套與鋁管的間隙大小，所灌蠟的濃度、溫度、速度要掌控好。 ( 3) 嚴格按工藝確定的切削參數進行加工。
